1. 概述與定義


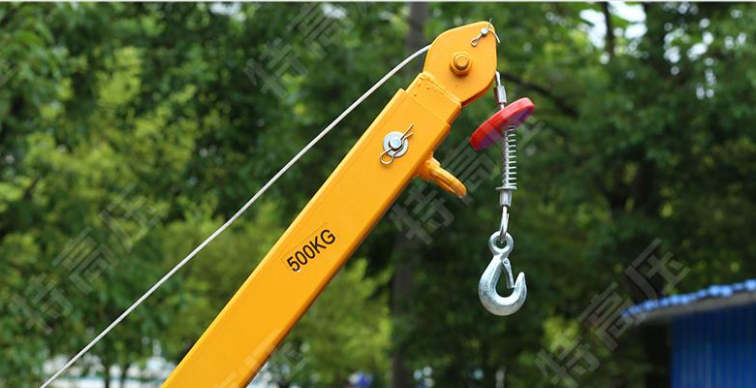

　　便攜式電抗器起吊裝置是一種專門為現場安裝、檢修或更換電抗器而設計的，具有可移動、易拆裝、高安全性特點的專用起重設備。


　　目標設備：主要針對電力系統中的干式空心電抗器、鐵芯電抗器等。


　　應用場景：廣泛應用于變電站、發電廠、換流站等電力設施的基建、運維和應急搶修現場。


　　核心功能：安全、平穩、精確地將電抗器吊起并放置到指定位置，避免在吊裝過程中對電抗器本身(如繞組、絕緣子、匯流排)及其基礎造成損傷。


　　2. 為什么需要專用起吊裝置？


　　電抗器，尤其是大型干式空心電抗器，其結構特殊，對吊裝有非常嚴格的要求：


　　(1)結構脆弱性：干式電抗器由鋁繞組和環氧玻璃纖維支撐條構成，整體結構“軟”，機械強度有限，不能承受不均勻的應力或局部擠壓。


　　(2)嚴禁吊瓷瓶：電抗器的重量必須由其整體結構承重，絕對禁止直接吊掛其上下方的絕緣子(瓷瓶)，否則會導致絕緣子斷裂。


　　(3)重量與尺寸大：大型電抗器重量可達數噸甚至十幾噸，尺寸龐大，重心高，穩定性差。


　　(4)現場限制：變電站內空間有限，大型吊車(如汽車吊)可能無法進入或展開，且成本高昂。


　　因此，通用的吊裝方法(如鋼絲繩直接捆綁)極易造成設備損壞，必須使用專用的起吊裝置。


　　3. 設計特點與要求


　　(1)便攜性與模塊化：設計成多個部件，可通過螺栓快速連接，單個部件重量和尺寸適合人工搬運或小型車輛運輸。


　　(2)均載設計：吊具的設計必須確保電抗器的重量被均勻分布在其整體結構上，通常通過上部壓緊裝置和下部承重梁實現。


　　(3)材料輕質高強：主要承力結構采用高強度鋁合金或特種鋼，在保證承載能力的同時最大限度地減輕自重。


　　(4)防搖擺與穩定性：設計合理的吊點，配備穩定纜風繩，防止電抗器在空中旋轉或擺動，與周邊架構發生碰撞。


　　(5)操作安全性：具備多重安全保護，如自鎖功能、防脫鉤裝置、過載保護等。


　　4. 核心組成部分


　　一套典型的便攜式電抗器起吊裝置通常包括以下部分：


　　(1)主承重結構


　　吊裝橫梁：跨越在電抗器上方的核心承重梁，通常為箱型或桁架結構。其上設有與起吊機具(如手拉葫蘆、電動葫蘆)連接的吊點。


　　支撐立柱/支腿：可調節高度的立柱，用于支撐吊裝橫梁，并跨坐在電抗器基礎兩側。底部有墊板以分散對地面的壓強。


　　(2)專用吊具


　　上部壓梁/均載板：與電抗器上表面接觸的部件，通常覆蓋有防滑、柔軟的墊片(如尼龍、橡膠)，通過螺栓與電抗器上端的安裝孔或?qū)Ｓ玫醵B接，將起吊力均勻傳遞到電抗器整個頂面。


　　下部托架/承重梁：在電抗器底部，用于托住電抗器本體，承受其主要重量。


　　(3)起升機構


　　手拉葫蘆或電動葫蘆：作為動力源，懸掛在吊裝橫梁上。便攜式裝置多使用多個手拉葫蘆進行同步操作，便于精確控制。電動葫蘆效率更高，但需考慮現場電源。


　　(4)連接與緊固件


　　包括高強度螺栓、螺母、銷軸等，用于快速連接各模塊化部件。


　　(5)安全輔助裝置


　　纜風繩：至少4根，從電抗器上部引出，由人工牽引，用于穩定和調整電抗器在空中姿態，防止旋轉。


　　導向輪/滾杠：在就位時，輔助微調電抗器位置。


　　安全警示標識。


　　5. 典型工作流程


　　(1)現場勘察與準備：確認電抗器型號、重量、尺寸，檢查基礎情況，清理現場，規劃吊裝路徑。


　　(2)裝置組裝：在電抗器基礎旁，按說明書順序組裝支撐立柱、吊裝橫梁，并安裝好手拉葫蘆。


　　(3)安裝專用吊具：將下部托架放置到位，然后將上部壓梁通過螺栓可靠固定在電抗器頂部的專用吊裝點上。


　　(4)連接與試吊：將手拉葫蘆的下吊鉤與上部壓梁連接。緩慢、同步收緊所有葫蘆，使裝置和吊具輕微受力。檢查所有連接點、結構有無異常。


　　(5)正式起吊：指揮人員統一口令，操作人員同步操作手拉葫蘆，將電抗器平穩垂直吊起至所需高度(略高于基礎螺栓)。


　　(6)移位與就位：通過纜風繩調整電抗器方向，緩慢移動整個起吊裝置(或使用平移小車)，使電抗器對準基礎螺栓孔。


　　(7)降落與安裝：同步、緩慢放松葫蘆，將電抗器精確落位于基礎上，然后安裝固定螺栓。


　　(8)拆卸與清理：拆卸吊具和起吊裝置，清理現場。


　　6. 主要優勢


　　(1)高安全性：專為電抗器設計，極大降低了設備損壞和人身傷害風險。


　　(2)保護設備：均載設計有效避免了繞組變形和絕緣子損壞。


　　(3)適應性強：不受變電站狹窄空間限制，解決了大型吊車無法進場的問題。


　　(4)經濟高效：相比租賃大型吊車，成本顯著降低，準備工作簡單，吊裝效率高。


　　(5)重復使用：模塊化設計使其可用于同型號或相似型號的多個電抗器，投資回報率高。


　　7. 安全注意事項


　　(1)專業操作：必須由受過專業培訓的人員進行操作和指揮。


　　(2)嚴禁超載：絕對不允許超過裝置設計的額定起吊重量。


　　(3)全面檢查：每次使用前，必須仔細檢查所有結構件、吊具、葫蘆和連接件，確保無變形、裂紋和磨損。


　　(4)同步操作：多臺葫蘆起吊時，必須保持同步，避免電抗器傾斜。


　　(5)穩定優先：全程使用纜風繩穩定電抗器，尤其在風力較大時。


　　(6)下方禁入：起吊過程中，嚴禁任何人員停留在電抗器下方。
